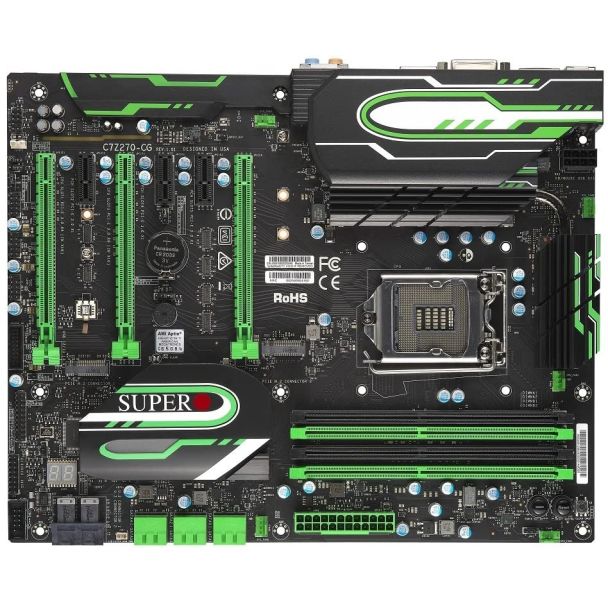

PLACA MAE SUPERMICRO Z270-CG ATX - INTEL 7A. GER. (1151) - DDR4 - MBD-C7Z270-CG-O

Características
Modelo MBD-C7Z270-CG-L
Marca Super Micro

Estatísticas físicas
Fator de forma ATX
Dimensões 12 x 9.6 (30.48cm x 24.38cm)

CPU
Processador Intel 6th / 7th Generation Core i7 / Core i5 / Core i3 / Pentium / Celeron série.
Single Socket H4 (LGA 1151) suportado, CPU TDP suporte Até 120W TDP

Sistema da Memória
Capacidade de memória Até UDIMM não ECC de até 64 GB sem buffer, DDR4 2800MHz (OC), em 4 slots DIMM
Tipo de memória UDIMM 2400MHz / 2133MHz DDR4 de 288 pinos não ECC
Tamanhos DIMM 4GB, 8GB, 16GB
Tensão de memória 1,2 V

Dispositivos a bordo
Chipset Intel Z270 Express
SATA Controlador Intel Z270 Express para 6 portas SATA3 (6 Gbps) RAID 0,1,5,10
Controladores de rede LAN individual com Intel single Ethernet PHY i219V
Áudio ALC 1150 HD Audio
Gráficos Até DP 1.2, até HDMI 1.4b

Entrada / Saída
LAN 1 portas RJ45 Gigabit Ethernet LAN
USB 6 portas USB 2.0 (2 traseiras + 4 via cabeçalho (s), 6 portas USB 3.0 (4 retaguarda + 2 via cabeçalho (s), 2 portas USB 3.1 (+ 1 Tipo A + 1 Tipo C)
Saida de video 1 porta (s) HDMI, 1 porta (s) DP (DisplayPort), 1 porta (s) DVI D
Porta serial / Cabeçalho 1 Porta COM (1 cabeçalho (s)
TPM 1 cabeçalho TPM

Slots de expansão
PCI E 2 slots PCI-E 3.0 x16 (16 / NA ou 8/8), 1 PCI-E 3.0 x4, 3 PCI-E 3.0 x1
M.2 Interface PCIe 3.0 x4 e PCIe 3.0 x4

Fator de Forma 22110, 22110 (Suporte RAID 0,1)
BIOS do sistema
Tipo de BIOS 128Mb SPI Flash EEPROM com AMI BIOS
Recursos do BIOS ACPI 5.0, SMBIOS 2.7, Suporte de teclado USB

Gestão
Programas SuperDoctor 5, Watchdog
Configurações de energia
Conector de alimentação ATX
Modo de inicialização para recuperação de energia CA
Suporte de viagem térmica da CPU para proteção do processador
Ativação do teclado do soft-off

Especificações
Voltagem + 12V, + 3.3V, + 5V, 1.05 (PCH), 1.2V (VDIMM), 3.3V em espera, 5 + 2 Regulador de tensão de comutação de fase, Chassis intrusion header, HT, VBAT
Ventilador 5 x cabeçalhos de ventilador de 4 pinos (até 5 ventiladores), 5 ventiladores com monitoração de estado do tacômetro, controle de velocidade do ventilador, controle de velocidade do ventilador de baixo ruído, conectores de ventilador de largura de pulso (PWM), controle de velocidade do ventilador PWM, monitoramento de status para controle de velocidade

Temperatura Suporte de viagem térmica da CPU
LED Indicador indicador de suspensão suspensa

Outras características Gerenciamento de energia ACPI, conector de alimentação ATX, detecção de intrusão do chassi, cabeçalho de intrusão do chassi, suporte térmico térmico da CPU para proteção do processador, RoHS, Overclocking de tensão e freqüência
