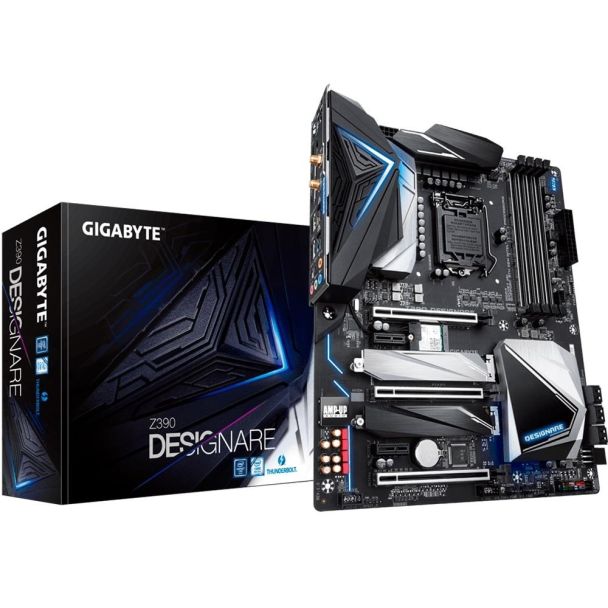

Placa Mae Gigabyte Z390 DESIGNARE (LGA1151/DDR4/HDMI) - PN # Z390 DESIGNARE

O Z390 utiliza um design térmico de alto desempenho, combinando o dissipador de calor maciço, o Heatpipe Direct Touch, o revestimento térmico espesso, oferecendo o melhor desempenho de refrigeração MOSFET para entusiastas, overclockers e gamers.

Características:
- Marca: Gigabyte
- Modelo: Z390 Designare

Especificações:

CPU:
- Suporte para 9ª e 8ª Geração Intel Core i9 / Intel Core i7 / Intel Core i5 / Intel Core i3 / Intel Pentium processadores / Intel Celeron ® processadores no pacote LGA1151
- Cache L3 varia de acordo com a CPU
(Por favor, consulte 'Lista de Suporte da CPU' para mais informações.)

Chipset:
- Intel Express Chipset Z390

Memória:
- 4 soquetes DDR4 DIMM suportando até 128 GB (capacidade única de 32 GB DIMM) de memória do sistema
- Arquitetura de memória dual channel
- Suporte para DDR4 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 ( OC) / 3333 (OC) / 3300 (OC) / 3200 (OC) / 3000 (OC) / 2800 (OC) / 2666/2400 / módulos de memória de 2133 MHz
- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 sem buffer ECC (operam em modo não-ECC)
- Suporte para módulos de memória DIMM não-bufferizados 1Rx8 / 2Rx8 / 1Rx16 não-ECC
- Suporte para módulos de memória Extreme Memory Profile (XMP)
(Por favor, consulte 'Lista de Suporte de Memória' para mais informações.)

Gráficos a bordo:
- Processador Gráfico Integrado + Controlador Intel Thunderbolt 3:
- 2 x conectores Intel Thunderbolt 3 (portas USB Type-C ™), suportando saídas de vídeo DisplayPort e Thunderbolt ™ e resolução máxima de 4096x2304 @ 60 Hz
* Suporta até 7680x3840 @ 60 Hz se conectado a uma placa gráfica externa para exibição saída.
* Devido aos limitados recursos de E / S da arquitetura do PC, o número de dispositivos Thunderbolt ™ que podem ser usados ??depende do número de dispositivos PCI Express sendo instalados. (Consulte o Capítulo 1-7, 'Conectores do Painel Traseiro', para obter mais informações.)
* Suporte para a versão 1.2 do DisplayPort.
- Processador gráfico integrado Intel HD Graphics suporta:
- 1 x porta HDMI, suportando uma resolução máxima de 4096x2160 @ 30 Hz
* Suporte para HDMI 1.4 versão e HDCP 2.2.
- Suporte para até 3 monitores ao mesmo tempo
- Memória compartilhada máxima de 1 GB
- O suporte real pode variar de acordo com a CPU

Audio:
- Realtek ALC1220-VB codec
* A linha painel traseiro OUT suporta DSD áudio.
- Áudio de alta definição
- 2/4 / 5.1 / 7.1 canais
- Suporte para saída S / PDIF

LAN
- 2 x chips Intel GbE LAN (10/100/1000 Mbit)

Módulo de comunicação sem fio:
- Intel CNVi interface de 802.11a / b / g / n / ac, apoiando 2.4 / 5 GHz dual-band
- BLUETOOTH 5
- Suporte para padrão wireless 11ac 160 MHz e taxa de dados até 1,73 Gbps
* A taxa de dados real pode variar dependendo do ambiente e do equipamento.

Slots de expansão:
- 1 x slot PCI Express x16, rodando a x16 (PCIEX16)
* Para um ótimo desempenho, se apenas uma placa de vídeo PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.
- 1 x slot PCI Express x16, rodando a x8 (PCIEX8)
* O slot PCIEX8 compartilha largura de banda com o slot PCIEX16. Quando o slot PCIEX8 é preenchido, o slot PCIEX16 opera no modo x8.
- 1 x slot PCI Express x16, rodando a x4 (PCIEX4)
- 2 x slots PCI Express x1 (todos os slots PCI Express estão em conformidade com o padrão PCI Express 3.0).
- 1 x conector M.2 Socket 1 para um módulo sem fio Intel CNVi (CNVI)

Interface de armazenamento:
Chipset:
- 1 x conector M.2 (soquete 3, tecla M, tipo 2242/2260/2280/22110 SATA e suporte SSD PCIe x4 / x2) (M2M)
- 1 x conector M.2 (soquete 3, tecla M, tipo 2242/2260/2280/22110 SATA e suporte SSD PCIe x4 / x2) (M2P)
- 6 x conectores SATA de 6 Gb / s
- Suporte para RAID 0, RAID 1, RAID 5 e RAID 10
* Consulte '1-8 Conectores Internos' para os avisos de instalação para os conectores M.2 e SATA.
- Intel Optane Memória Pronto

Tecnologia Multi-Graphics:
- Suporte para NVIDIA Quad-GPU SLI 2-Way NVIDIA e tecnologias SLI
- Suporte para as tecnologias AMD Quad-GPU CrossFire e 3-Way / 2-Way AMD CrossFire

USB:

Chipset + Controlador Intel Thunderbolt 3:
- 2 x portas USB Type-C no painel traseiro, com suporte a USB 3.1 Gen 2

Chipset:
- 1 x porta USB Type-C com suporte a USB 3.1 Gen 2, disponível através do conector USB interno
- 2 x portas USB 3.1 Gen 2 tipo A (vermelho) no painel traseiro
- 2 x portas USB 3.1 Gen 1 disponíveis através do conector USB interno
- 4 x portas USB 2.0 / 1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset + Hub USB 3.1 Gen 1:
- 4 x portas USB 3.1 Gen 1 no painel traseiro

Conectores Internos de E / S:
- 1 x conector de alimentação principal ATX de 24 pinos
- 1 x conector de alimentação ATX 12V de 8 pinos
- 1 x conector de alimentação ATX 12V de 4 pinos
- 1 x conector de alimentação PEG
- 2 x conectores M.2 soquete 3
- 6 x conectores SATA de 6 Gb / s
- 1 x conector do ventilador da CPU
- 1 x conector do ventilador da CPU com resfriamento a água
- 2 x conector de ventiladores do sistema
- 1 x encabeçamento da bomba refrigerando do ventilador / água do sistema
- 1 x conector de faixa de LED RGB
- 1 x conector do painel frontal
- 1 x conector de áudio do painel frontal
- 1 x porta USB Type-C, com suporte a USB 3.1 Gen 2
- 1 x conector USB 3.1 Gen 1
- 1 x conector USB 2.0 / 1.1
- 1 x conector de saída S / PDIF
- 1 x jumper Clear CMOS

Conectores do Painel Traseiro:
- 1 x porta de teclado / mouse PS/2
- 1 x porta DisplayPort In
- 1 x porta HDMI
- 2 x conectores de antena SMA (2T2R)
- 2 x portas USB 3.1 Gen 2 tipo A (vermelho)
- 2 x conectores Thunderbolt ™ 3 (portas USB Type-C ™, com suporte a USB 3.1 Gen 2)
- 4 x portas USB 3.1 Gen 1
- 2 x portas USB 2.0 / 1.1
- 2 x portas RJ-45
- 1 x conector óptico de saída S / PDIF
- 5 x tomadas de áudio

Controlador I / O:
- Chip Controlador ITE I / O

Monitoramento H / W:
- Detecção de tensão
- Detecção de temperatura
- Detecção de velocidade do ventilador
- Detecção de vazão de resfriamento de água
- Aviso de superaquecimento
- Aviso de falha do ventilador
- Controle de velocidade do ventilador * A função controle de velocidade do ventilador (bomba) suportada dependerá do ventilador (bomba) que você instalar.

BIOS:
- Flash de 2 x 128 Mbit
- Uso do BIOS UEFI AMI licenciado
- Suporte para DualBIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Pacote de Software:
- Norton Internet Security (versão OEM)
- cFosSpeed

Sistema operacional:
- Suporte para o Windows 10 de 64 bits

Fator de forma:
- Fator de forma ATX
- 30,5 cm x 24,4 cm

Peso
2000 gramas (bruto com embalagem)
