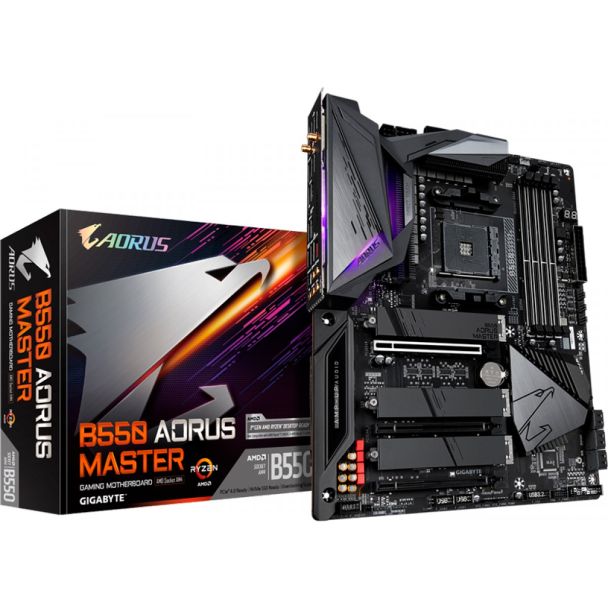

PL Mãe Gigabyte B550 AORUS MASTER (AM4/DDR4/HDMI/ATX)

Características:

- Marca: Aorus

- Modelo: B550 AORUS MASTER

Especificações:

CPU:

- AMD Socket AM4, suporte para: processadores AMD Ryzen de 3ª geração / AMD Ryzen de nova geração com processadores gráficos Radeon

- TDP: 105W

* Consulte 'Lista de suporte da CPU' para obter mais informações.

Chipset:

- AMD B550

Memória:

- 4 Soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema

- Processadores AMD Ryzen de terceira geração: Suporte para DDR4 5200 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / Módulos de memória 3200/2933/2667/2400/2133 MHz

- Nova geração de processadores AMD Ryzen com Radeon Graphics: Suporte para DDR4 5400 (OC) / 5200 (OC) / 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 Módulos de memória (OC) / 3333 (OC) / 3200/2933/2667/2400/2133 MHz

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8

- Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC

- Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos Onboard:

Integrado na nova geração de processadores AMD Ryzen com Radeon Graphics:

- 1 x porta HDMI, suportando uma resolução máxima de 4096 x 2160 a 60 Hz

* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.

- Memória compartilhada máxima de 16 GB

Áudio:

- Codec Realtek ALC1220-VB

* O conector de saída de linha do painel traseiro suporta áudio DSD

- Suporte para DTS: X Ultra

- Áudio de alta definição

- 2/4 / 5.1 / 7.1 canais

- Suporte para saída S / PDIF

LAN:

- Chip LAN Realtek de 2,5 GbE (2,5 Gbit / 1 Gbit / 100 Mbit)

Módulo de comunicação sem fio:

- Intel Wi-Fi 6 AX200

- WIFI a, b, g, n, ac com recursos wave 2, ax, suportando banda dupla de 2,4 / 5 GHz

- BLUETOOTH 5

- Suporte para padrão sem fio de 11ax 160MHz e taxa de dados de até 2,4 Gbps

* A taxa de dados real pode variar dependendo do ambiente e do equipamento.

Slots de Expansão:

1 Slot PCI Express x16 (PCIEX16), integrado na CPU:

- Os processadores AMD Ryzen de 3ª geração suportam o modo PCIe 4.0 x16

- Os processadores AMD Ryzen de nova geração com gráficos Radeon suportam o modo PCIe 3.0 x16

* Para um desempenho ideal, se apenas uma placa de vídeo PCI Express for instalada, instale-a no slot PCIEX16.

* O slot PCIEX16 compartilha largura de banda com os conectores M2B_CPU e M2C_CPU. O slot PCIEX16 opera no modo até x8 quando um dispositivo é instalado no conector M2B_CPU ou M2C_CPU.

2 Slots PCI Express x16 (PCIEX4_1 / PCIEX4_2), integrados no chipset:

- Suporte ao modo PCIe 3.0 x4

* O slot PCIEX4_2 compartilha largura de banda com os conectores SATA3 4, 5. O slot PCIEX4_2 opera no modo até x2 quando um dispositivo é instalado no conector SATA3 4 ou SATA3 5.

Interface de Armazenamento:

1 x Conector M.2 (M2A_CPU), integrado na CPU, suportando SSDs do soquete 3, chave M, tipo 2242/2280/22110:

- Os processadores AMD Ryzen de 3ª geração suportam SSDs SATA e PCIe 4.0 x4 / x2

- Os processadores AMD Ryzen de nova geração com gráficos Radeon ™ suportam SSDs SATA e PCIe 3.0 x4 / x2

2 x Conectores M.2 (M2B_CPU / M2C_CPU), integrados na CPU, suportando SSDs do soquete 3, chave M, tipo 2242/2280/22110 SSDs:

- Os processadores AMD Ryzen de 3ª geração suportam SSDs PCIe 4.0 x4 / x2

- Os processadores AMD Ryzen de nova geração com gráficos Radeon ™ suportam SSDs PCIe 3.0 x4 / x2

6 x conectores SATA 6Gb/s, integrados no chipset:

- Suporte para RAID 0, RAID 1 e RAID 10

USB:

CPU:

- 4 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro

Chipset:

- 1 porta USB Type-C ™ no painel traseiro, com suporte a USB 3.2 Gen 2

- 1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro

- 2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

- 2 x portas USB 2.0 / 1.1 no painel traseiro

Chipset + 2 hubs USB 2.0:

- 8 x portas USB 2.0 / 1.1 (4 portas no painel traseiro, 4 portas disponíveis nos conectores USB internos)

Conectores Internos I/O:

- 1 x Conector de alimentação principal ATX de 24 pinos

- 1 x Conector de alimentação ATX 12V de 8 pinos

- 1 x Conector de alimentação ATX 12V de 4 pinos

- 1 x Cabeçalho de ventilador da CPU

- 1 x Cabeçalho do ventilador da CPU de refrigeração a água

- 4 x Cabeçalhos de ventilador do sistema

- 2 x Cabeçalhos da bomba de refrigeração do sistema / ventilador de água

- 2 x Cabeçalhos de fita LED endereçáveis

- 2 x Cabeçalhos de faixa de LED RGB

- 1 x Resfriador de CPU faixa de LED / RGB LED faixa

- 3 x Soquete M.2 3 conectores

- 6 x Conectores SATA de 6 Gb / s

- 1 x Cabeçalho do painel frontal

- 1 x Conector de áudio no painel frontal

- 1 x Conector USB 3.2 Gen 1

- 2 x Cabeçalhos USB 2.0 / 1.1

- 1 x Cabeçalho de detecção de ruído

- 1 x Cabeçalho Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)

- 1 x Jumper CMOS claro

- 2 x Conectores de sensor de temperatura

- 1 x Cabeçalho Thunderbolt

Conectores Painel Traseiro:

- 2 x Conectores de antena SMA (2T2R)

- 1 x Porta HDMI

- 6 x Portas USB 2.0 / 1.1

- 5 x Portas USB 3.2 Gen 2 Tipo A (vermelho)

- 1 x Porta USB Type-C, com suporte a USB 3.2 Gen 2

- 1 x Botão Q-Flash Plus

- 1 x Porta RJ-45

- 1 x Conector de saída S / PDIF óptico

- 5 x Tomadas de áudio

Controlador I/O:

- iTE I/O Controller Chip

Monitoramento H/W:

- Detecção de tensão

- Detecção de temperatura

- Detecção de velocidade do ventilador

- Detecção de vazão de resfriamento de água

- Aviso de superaquecimento

- Aviso de falha do ventilador

- Controle de velocidade do ventilador*

- Detecção de ruído

* O suporte à função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS:

- Flash de 2 x 256 Mbit

- Uso do BIOS AMI UEFI licenciado

- Suporte para DualBIOS

- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Sistema Operacional:

- Suporte para Windows 10 de 64 bits
